Essai de densité in situ — Méthode du cône de sable à Compiègne

Les terrasses alluviales de l'Oise imposent un contrôle strict des remblais à Compiègne. Sur le plateau du quartier Bellicart comme dans la zone d'activités de Venette, les limons sableux réagissent mal à un compactage mal maîtrisé. Un retrait-gonflement différentiel apparaît vite. Nous appliquons la méthode du cône de sable selon la norme NF P94-061-3 pour vérifier la masse volumique en place. Chaque essai de densité sur site croise la teneur en eau réelle du matériau avec la référence Proctor. Le contrôle intervient avant mise en œuvre des semelles filantes ou des dallages industriels. Dans le secteur de Margny-lès-Compiègne, la nappe perchée dans les sables de Cuise oblige à caler les essais hors période de ressuyage — sinon les valeurs de densité sèche sont faussées par l'humidité capillaire.

Un contrôle de compactage au cône de sable vaut 50 essais Proctor en laboratoire s'il est réalisé au bon endroit et au bon moment.

Nos domaines de service

Comment nous travaillons

Compiègne, à 41 mètres d'altitude au confluent de l'Oise et de l'Aisne, cumule remblais historiques et limons de débordement. La densification de ces sols ne tolère aucune approximation. L'essai au cône de sable mesure directement le volume excavé par substitution de sable calibré — pas de gamma-densimètre, pas de nucléaire. Nous utilisons un sable siliceux roulé de granulométrie 0/2 mm, lavé et séché, conforme à la norme NF P 94-061-3. Chaque point de contrôle donne une masse volumique sèche comparée à l'optimum Proctor du laboratoire. En pratique, sur les chantiers de terrassement de la ZAC du Camp du Roy, nous couplons cet essai avec un essai de plaque de charge pour valider le module de déformation sous la couche de forme. Le résultat tombe dans l'heure. La précision de la méthode atteint ± 2 % sur la densité sèche quand l'opérateur maîtrise le temps de remplissage du cône et l'arasement du trou.

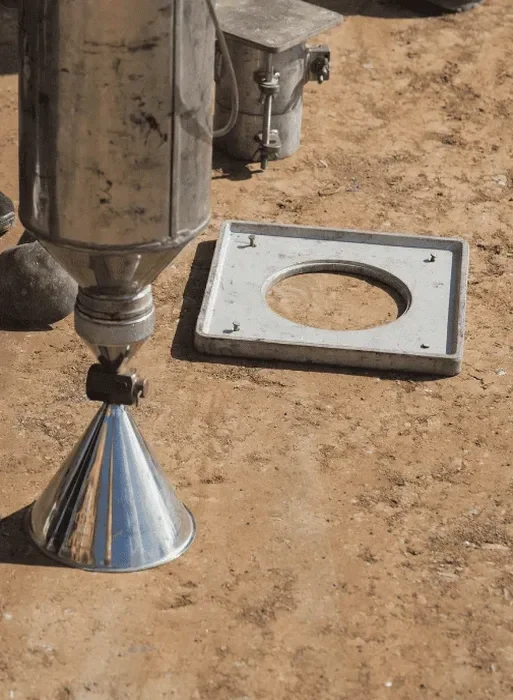

Essai de densité in situ — Méthode du cône de sable à Compiègne — Image technique — Compiègne

Contexte géotechnique local

Le patrimoine bâti de Compiègne — du Palais impérial aux casernes du 54e RT — repose en partie sur des remblais du XIXᵉ siècle mal caractérisés. Une densité insuffisante sur ces assises historiques déclenche tassements différentiels et fissuration des maçonneries. Sur les chantiers neufs, le risque est industriel : une plateforme logistique mal compactée dans le parc d'activités du Bois de Plaisance voit son dallage se déformer sous charge statique en moins de 24 mois. La réfection coûte 3 à 5 fois le prix du contrôle initial. Nous systématisons un maillage de points de contrôle tous les 50 m² sur les zones critiques. Pour les sols traités aux liants hydrauliques, le délai entre épandage et essai de densité sur site devient critique — au-delà de 4 heures, la prise a commencé et le compactage ne peut plus être corrigé.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Normes techniques en vigueur

NF P94-061-3 — Essai de densité en place (méthode du cône de sable), NF P94-093 — Essai Proctor Normal et Modifié, NF EN 13286-2 — Mélanges traités aux liants hydrauliques (compactage de référence), GTR 2023 (Guide des Terrassements Routiers) — Spécifications de compactage par couche

Paramètres techniques

Paramètre	Valeur typique
Norme de référence	NF P94-061-3 (méthode du cône de sable)
Type de matériau	Sols fins à graveleux (Dmax ≤ 31,5 mm)
Sable utilisé	Sable siliceux calibré 0/2 mm, densité propre contrôlée
Masse volumique mesurée	Masse volumique humide puis sèche (ρd)
Comparaison référence	ρd / ρdopt Proctor Normal ou Modifié (NF P94-093)
Taux de compactage visé	≥ 95 % (remblai courant) à 98-100 % (couche de forme)
Équipement complémentaire	Balance, étuve ou poêle à gaz, plaque de base, marteau
Conditions défavorables	Sol saturé, présence de blocs, granulométrie étalée > 50 mm

Questions et réponses

Quel est le prix d'un essai de densité au cône de sable à Compiègne ?

Le coût unitaire se situe entre 110 € et 130 € par point de contrôle, déplacement dans l'agglomération de Compiègne inclus. Ce tarif couvre la réalisation de l'essai sur site, la pesée, le calcul de la densité sèche et le rapport avec comparaison Proctor. Le prix varie selon le nombre de points commandés, la distance (interventions jusqu'à Noyon, Estrées-Saint-Denis ou Ressons-sur-Matz) et l'urgence éventuelle. Pour un chantier de terrassement classique, prévoyez au minimum 3 à 5 points par couche contrôlée.

Pourquoi utiliser le cône de sable plutôt qu'un densitomètre à membrane ?

Le cône de sable donne une mesure directe du volume excavé, sans correction de membrane ni risque de crevaison. Sur les sols légèrement graveleux fréquents dans l'Oise, la membrane se perce sur les angles de granulats et fausse la lecture. Le sable calibré, lui, épouse parfaitement les irrégularités de la cavité. La méthode est robuste, reproductible et ne dépend d'aucune source radioactive — ce qui simplifie les procédures administratives sur chantier. L'inconvénient principal reste l'humidité du sol : un trou qui se remplit d'eau rend l'essai impossible.

À quelle fréquence dois-je faire contrôler le compactage de ma plateforme ?

Le Guide des Terrassements Routiers recommande un point de contrôle tous les 50 à 100 m² selon l'homogénéité du matériau. Sur une couche de forme destinée à recevoir un dallage industriel, nous resserrons à un point tous les 30-40 m². L'essai doit intervenir immédiatement après le passage du compacteur, avant tout arrosage ou traitement de surface. Si le chantier s'étale sur plusieurs jours, un nouveau contrôle est nécessaire après chaque événement pluvieux significatif, car la teneur en eau modifie le comportement au compactage.
